Assumpte: Auditoria d'alimentació elèctrica del CPD / Sala de servidors
Data d'emissió: 14/05/2026 | Tècnic responsable: Tarik Aberdane
⚡ Informe d'auditoria d'alimentació elèctrica
Lliurable per a TecnoSolutions SL · CFGM SMX · Institut Castellbisbal
Rack / Sala de servidors / CPD de l'empresa
L'empresa TecnoSolutions SL ha manifestat la necessitat de realitzar una auditoria completa de la infraestructura elèctrica del seu Centre de Processament de Dades (CPD) per garantir la fiabilitat i continuïtat del servei.
L'objectiu és verificar que l'alimentació elèctrica és suficient, que la SAI/UPS funciona correctament i que no hi ha riscos de sobrecàrrega o talls inesperats.
Abast de la proposta: Càlcul teòric de potència, verificació de SAI/UPS, lectura de PDU, mesura amb multímetre i inspecció de preses de corrent.
📊 Taula de càlcul teòric de potència consumida pel CPD/rack:
- IT Racks (amb servidors): 7.500W x 6 = 45.000W
- Network Switches: 800W x 6 = 4.800W
- Storage Systems: 2.400W x 2 = 4.800W
- UPS System (N+1): 10.000W x 2 = 20.000W
- CRAC Units: 12.000W x 4 = 48.000W
- PDU (Per Rack): 1.440W x 6 = 8.640W
- Miscellaneous (KVM, monitors, sensors): 500W x 7 = 3.500W
PAS 1: Verificació de la SAI/UPS instal·lada
UPS Smart-UPS 3000 – Dades obtingudes:
- Càrrega actual: 65%
- Bateria: 100%
- Autonomia restant: 45 minuts
PAS 2: Lectura de la PDU monitoritzada
La PDU mostra un consum de 1.35A en aquesta fase (valor parcial del circuit).
PAS 3: Mesura amb multímetre
Es verifica la tensió de la xarxa i el corrent real en servei.
PAS 4: Inspecció de les preses de corrent
Verificació visual de l'estat de les preses: sense cremades, sense joc, amb connexió a terra.
| # | Comprovació | Resultat obtingut | Estat |
|---|---|---|---|
| 1 | Càlcul teòric de potència | 34.640 W totals | ✅ CORRECTE |
| 2 | Potència contractada vs. necessària | 41,57 kW necessaris | ⚠️ PENDENT (cal revisar contracte) |
| 3 | SAI/UPS instal·lada | Smart-UPS 3000, càrrega 65% | ✅ CORRECTE |
| 4 | Lectura PDU monitoritzada | 1.35A (≈310W) | ✅ CORRECTE |
| 5 | Mesura amb multímetre | Tensió i corrent dins marges | ✅ CORRECTE |
| 6 | Inspecció preses de corrent | Sense cremades, connexió a terra OK | ✅ CORRECTE |
| 7 | Marge de seguretat (20%) | No hi ha sobrecàrrega | ✅ CORRECTE |
Resum: 6/7 comprovacions superades. 1 pendent (revisar potència contractada).

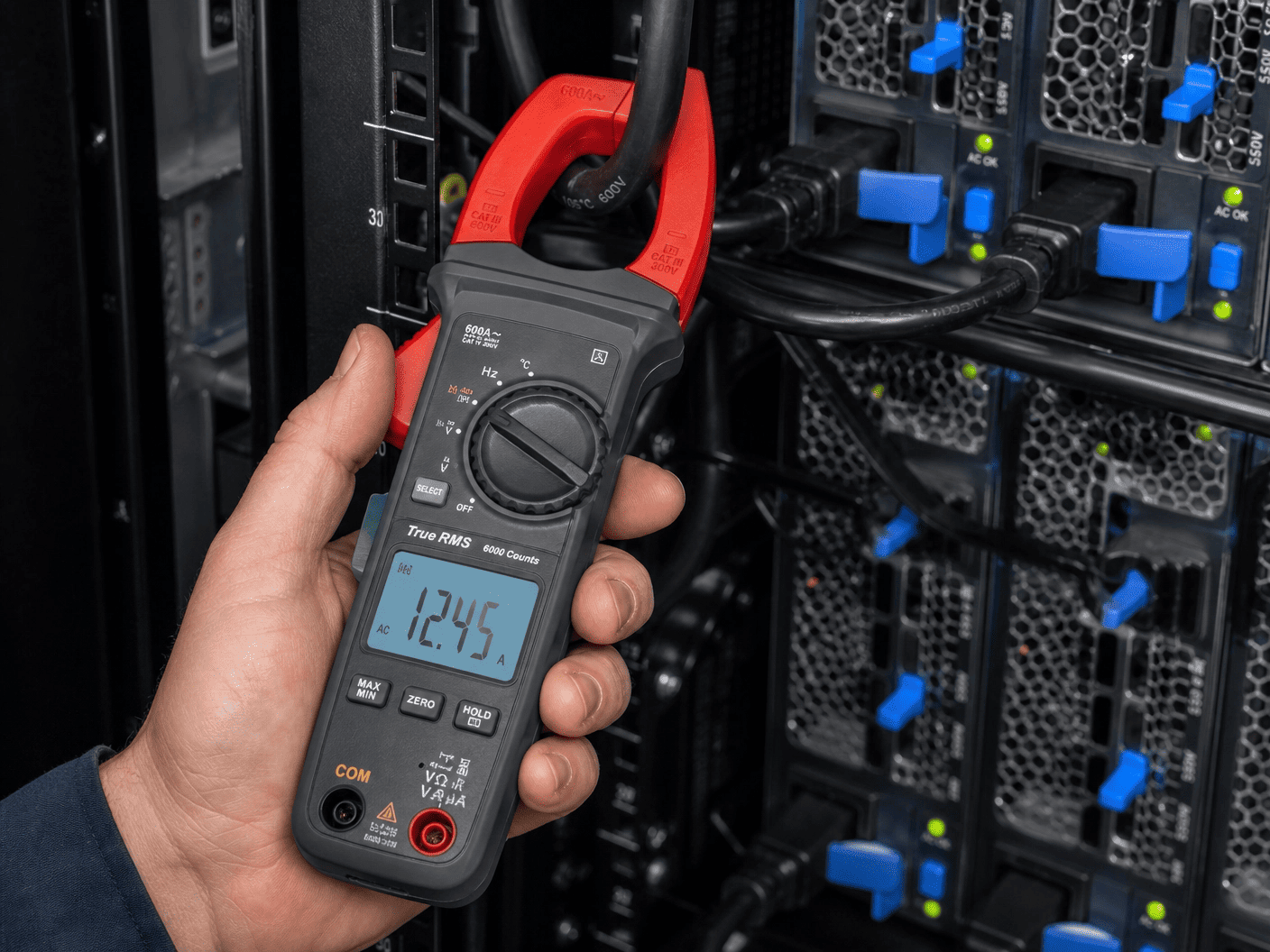

📸 Evidència 1: Multímetre
Mesura de tensió i corrent en el quadre elèctric del CPD.

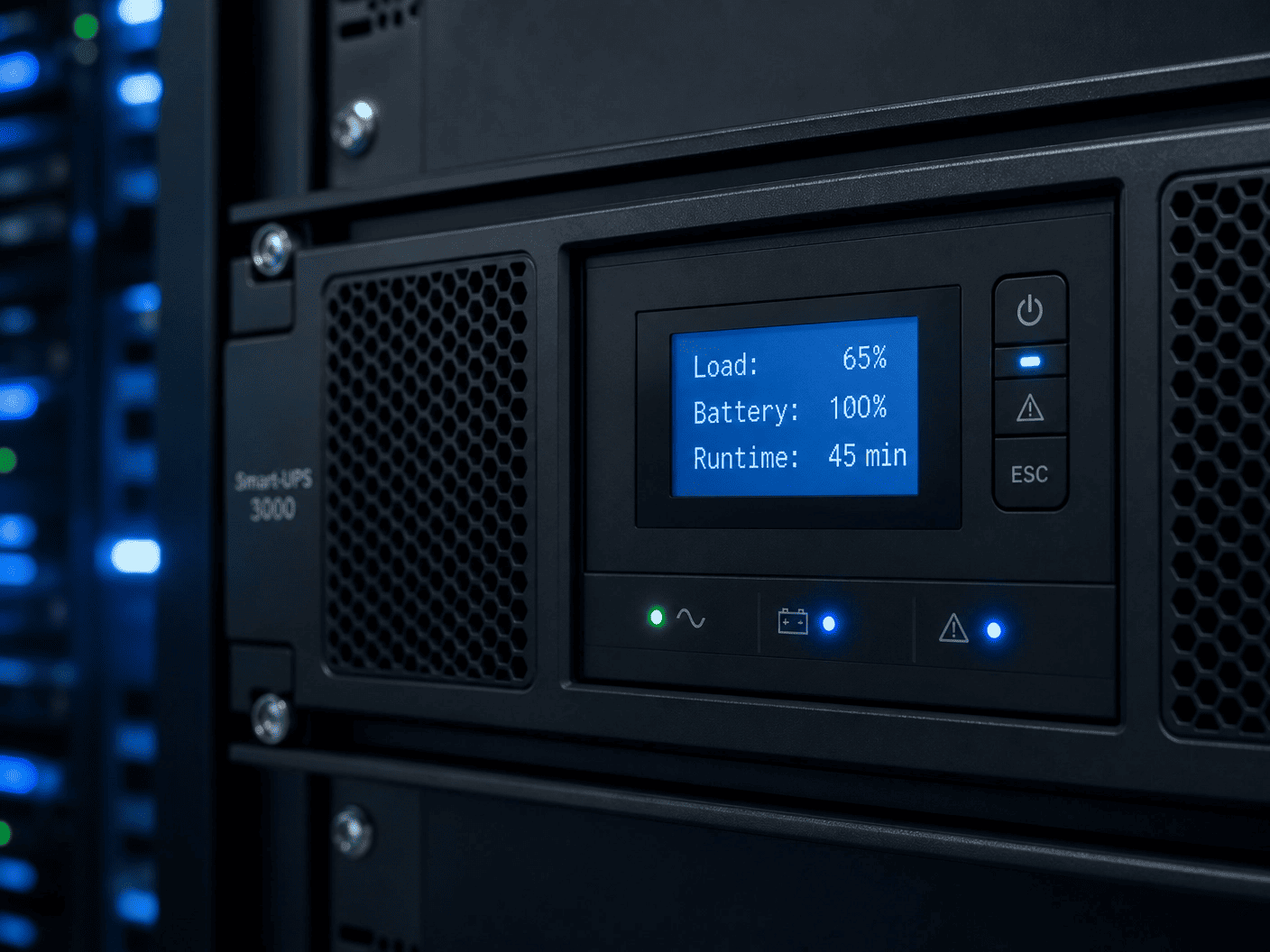

📸 Evidència 2: Pantalla SAI/UPS
Càrrega 65%, bateria 100%, autonomia 45 min.

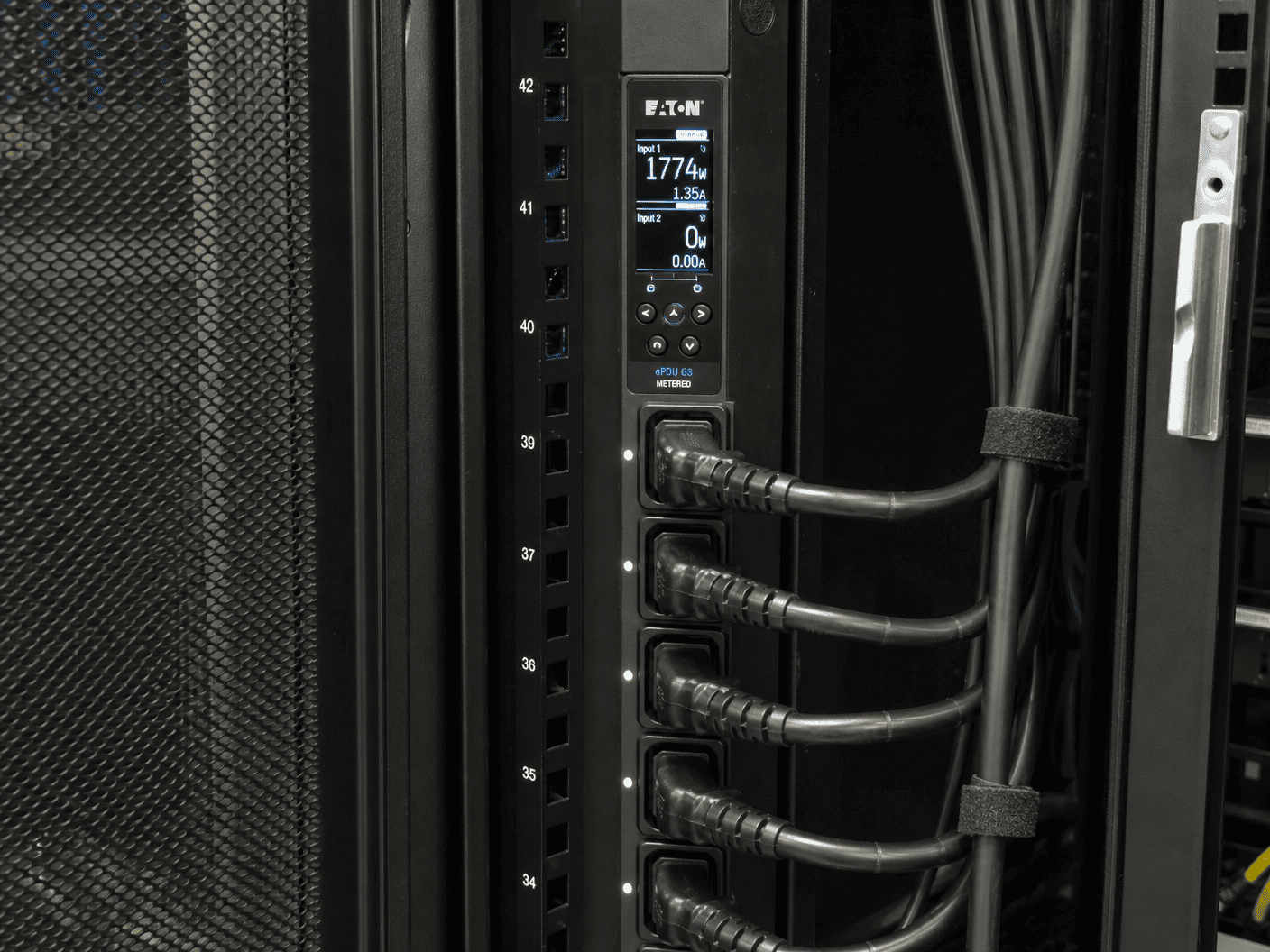

📸 Evidència 3: PDU monitoritzada
Consum mesurat per la PDU: 1.35A en aquesta fase.

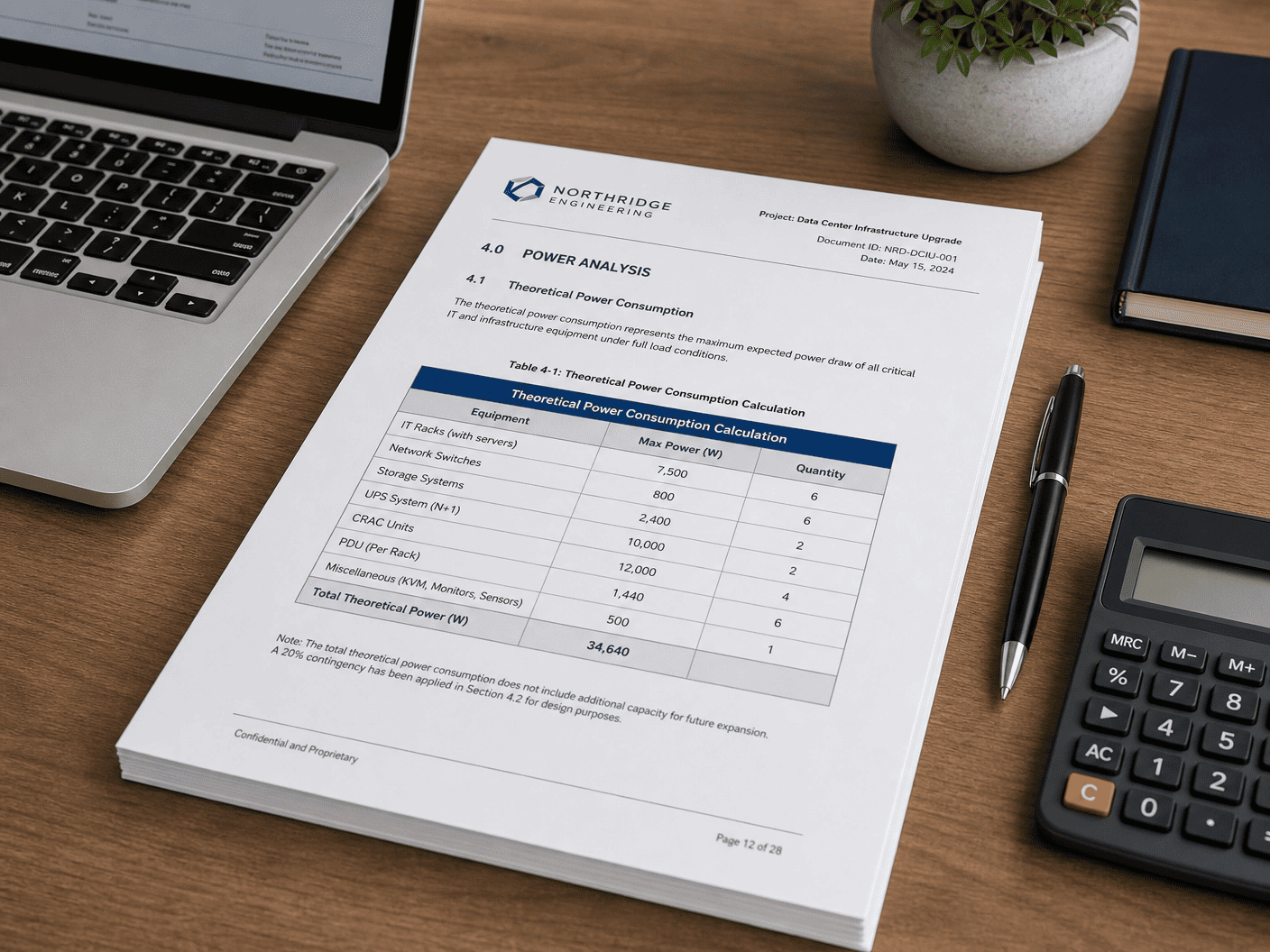

📸 Evidència 4: Càlcul teòric potència
Taula amb consums teòrics de tots els equips del CPD.

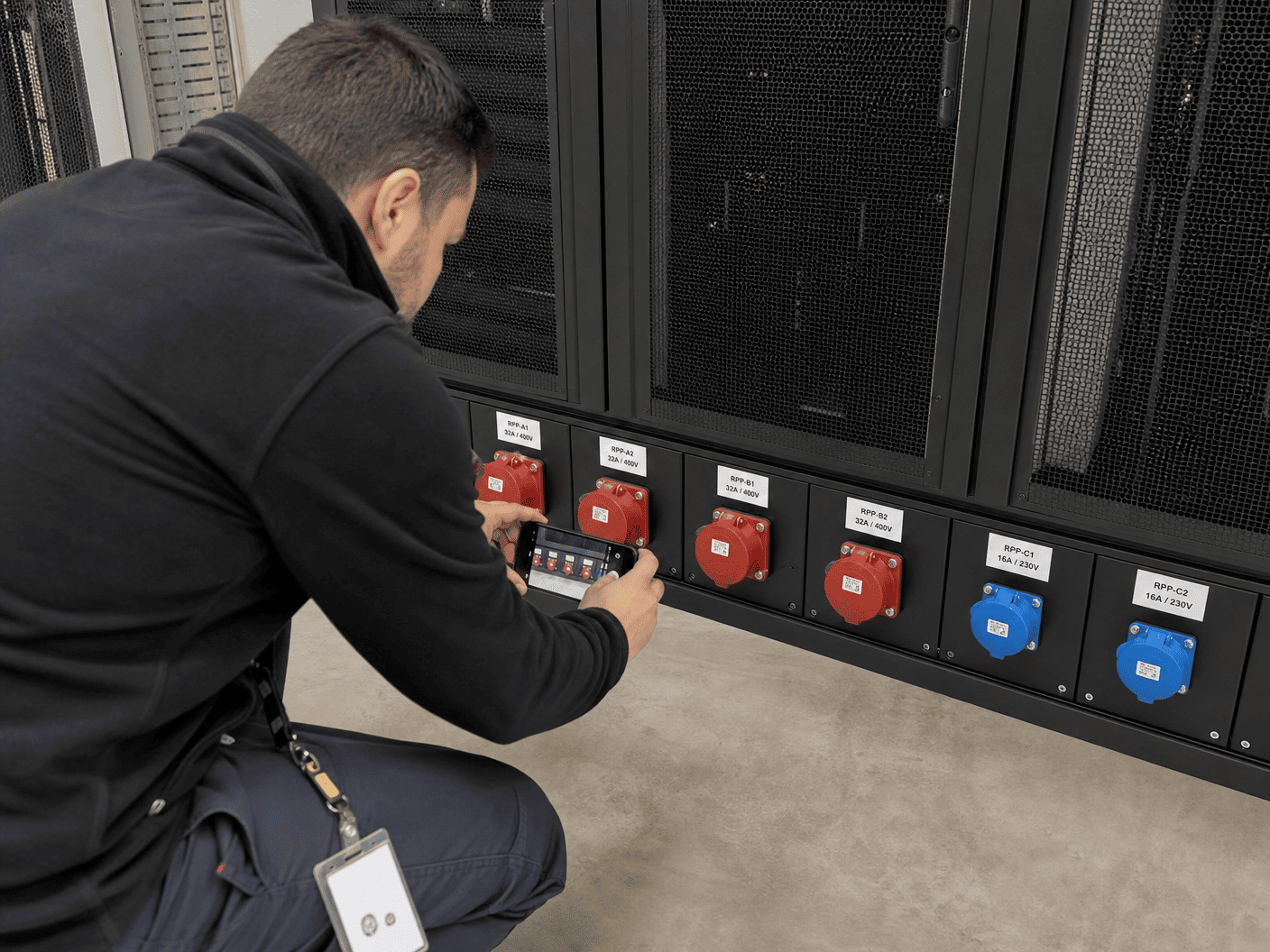

📸 Evidència 5: Preses de corrent
Inspecció visual de les instal·lacions elèctriques.
6. Recomanacions per a TecnoSolutions SL
- 🔧 Curta termini (1 setmana): Verificar la potència contractada amb la companyia elèctrica i assegurar que és ≥ 41,57 kW.
- 📅 Mig termini (1 mes): Si s'expandeix el CPD, instal·lar una SAI de major capacitat (≈50 kVA) o distribuir en múltiples SAIs redundants (N+1).
- 🏆 Llarg termini (trimestral): Realitzar auditoria elèctrica preventiva cada 6 mesos.
✅ Conclusió final: L'alimentació elèctrica actual és funcional i dins dels marges. Un cop verificada la potència contractada, la infraestructura serà completament fiable.
Tarik Aberdane
Tècnic de sistemes
CFGM SMX
Institut Castellbisbal
Data d'emissió
14 de maig de 2026
