Elecció de components

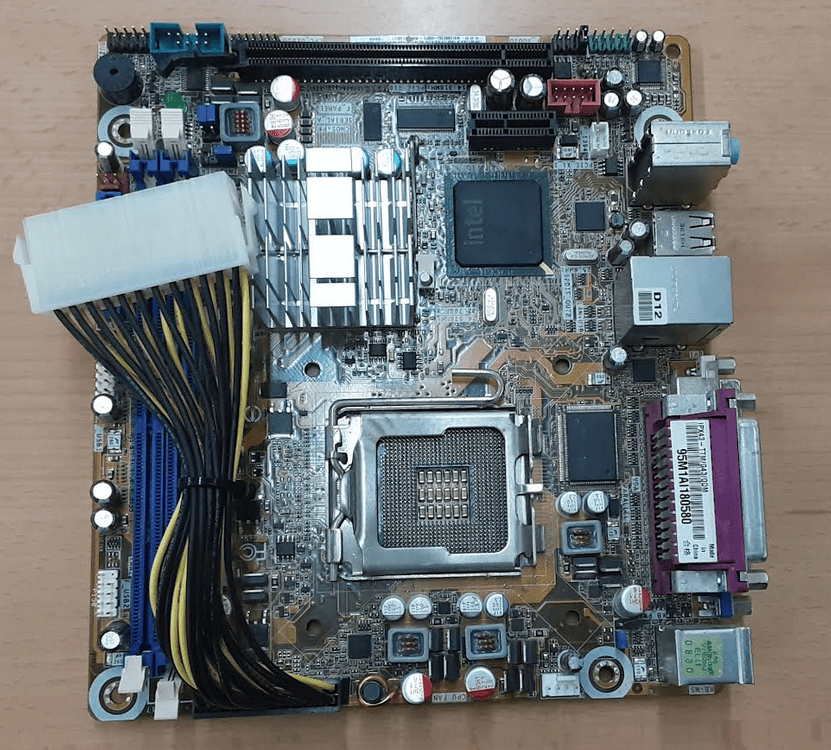

Placa base

Per a què serveix :

La placa base  és el component principal que connecta i comunica tots els elements de l’ordinador: processador, memòria, discos, targeta gràfica, etc. Sense ella, el PC no podria funcionar perquè no hi hauria comunicació entre els components.

Com es relaciona amb els altres:

1 El processador es col·loca al sòcol de la placa base i rep dades i energia a través d’ella.

2 La memòria RAM s’instal·la a les seves ranures i la placa li envia instruccions i dades des de la CPU.

3 Els discos (SATA o IDE) es connecten per emmagatzemar la informació del sistema i els programes.

4 La font d’alimentació es connecta a la placa per distribuir l’energia a tots els components.

5  Els ports externs de la placa permeten connectar perifèrics com USB, teclat, ratolí o monitor.

Components de back-up (per a la placa base) :

Processador compatible (Back-up)

1 Igual tipus de socket: Intel LGA775

2 Exemple equivalent: Intel Pentium Dual-Core E5200

Per què serveix com a substitut?
Mateix socket, mateix chipset, encaixa físicament i funciona sense modificar res.

Memòria RAM compatible (Back-up)

1 Mateix tipus: DDR2

2 Capacitat equivalent: 2 GB o 4 GB (2×2 GB)

Per què serveix com a substitut?
 Té el mateix format, mateix voltatge i funciona directament en les ranures de la placa.

Conceptos técnicos, pero claros

  1. Processador compatible (Back-up)

    1 Igual tipus de socket: Intel LGA775

    2 Exemple equivalent: Intel Pentium Dual-Core E5200

    Esta placa base utiliza un socket Intel LGA775, que define qué procesadores son compatibles (por ejemplo, Intel Core 2 Duo).

  2. Las ranuras de memoria son DDR2, un tipo de RAM más antiguo con menor velocidad que DDR3 o DDR4.
    → No se pueden mezclar porque tienen distinto diseño y voltaje.

  3. Tiene puertos SATA para discos modernos i un puerto IDE para discos antiguos.

  4. El chipset Intel, visible junto al procesador, controla el flujo de datos entre CPU, RAM y almacenamiento.

  5. Los reguladores de voltaje alrededor del procesador garantizan que reciba la energía exacta que necesita.

La compatibilidad de un ordenador depende principalmente de la placa base: si no encaja en ella, no sirve.

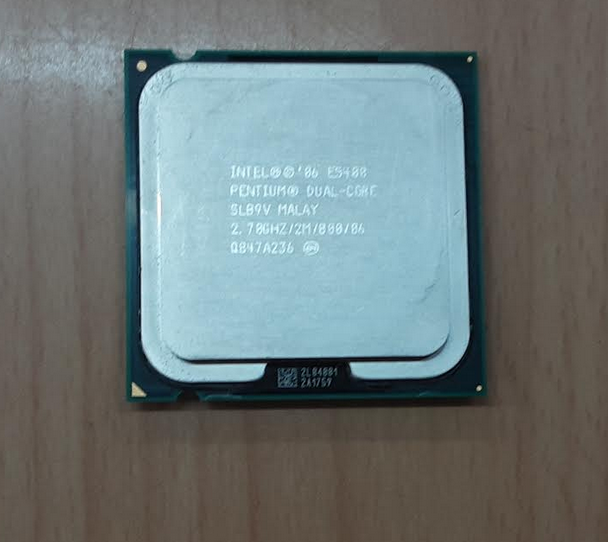

Processador – Intel Pentium Dual-Core E5300

Per a què serveix :

El processador és el component que realitza tots els càlculs i operacions de l’ordinador.
És com el cervell del PC: interpreta ordres, executa programes i controla tot el sistema.

Com es relaciona amb la resta de components :

1 Va col·locat al socket LGA775 de la placa base i rep dades a través del xipset.

2 Treballa constantment amb la memòria RAM, que li envia la informació que necessita processar.

3 Obté dades dels discs durs mitjançant la placa base.

4 La font d’alimentació li proporciona l’energia exacte a través dels reguladors de voltatge.

 Sense processador, l’ordinador no pot funcionar ni iniciar-se.

Components de back-up equivalents :

1 Intel Pentium Dual-Core E5400

2 Intel Pentium E5200

3 Intel Core 2 Duo E7300 (lleugerament superior però completament compatible)

 Per què serveixen?
Mateix socket LGA775, funcionen davant la mateixa placa base i tenen un consum i prestacions equivalents.

Conceptes tècnics, però clars

  1. Model: Intel Pentium Dual-Core E5300

  2. Velocitat de treball: 2,6 – 2,8 GHz

  3. 2 nuclis reals : pot fer diverses tasques alhora millor que un sol nucli

  4. Socket: Intel LGA775 : 100% compatible amb la teva placa base

  5. Memòria cau (caché): 2 MB  : accelera l’accés a dades importants

  6. Fabricació: 45 nm : tecnologia típica de la seva generació

  7. Consum aproximat: 65 W : calor i energia que necessita

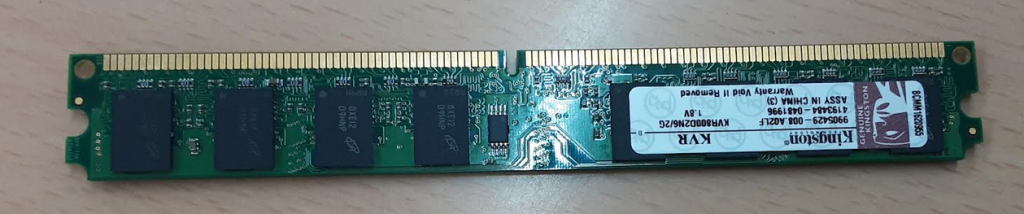

Memòria RAM – Kingston DDR2

Per a què serveix :

La memòria RAM és on l’ordinador guarda temporalment les dades i programes que està utilitzant en aquell moment.
És una memòria molt ràpida, però no permanent: quan apagues el PC, es borra tot el que hi havia.

Sense RAM, el processador no podria treballar perquè no tindria les dades suficientment a mà.

Com es relaciona amb la resta de components :

  1. El processador envia i rep dades de la RAM constantment mentre funciona el sistema.

  2. La placa base té les ranures on s’instal·la la RAM (en el teu cas, DDR2).

  3. El disc dur envia programes i arxius a la RAM per ser executats ràpidament.

Components de back-up equivalents

  1. DDR2 1 GB 800 MHz (mateixes especificacions)

  2. DDR2 2 GB 800 MHz (capacitat major però completament compatible)

  3. Mateix format DIMM i 1.8 V

 Només funcionaran si són DDR2
Si no és DDR2, no encaixa i no funciona

Conceptes tècnics, però clars :

  1. Marca: Kingston

  2. Tipus: DDR2
     Compatible amb la placa base que ens has ensenyat

  3. Capacitat: 1 GB

  4. Velocitat: 800 MHz

  5. Voltaje: 1.8 V

  6. Format físic: DIMM (per a ordinadors de sobretaula)

 DDR2 és una generació més antiga de RAM. No es pot combinar amb DDR3 o DDR4 perquè
tenen ranures, voltatges i tecnologia diferents.

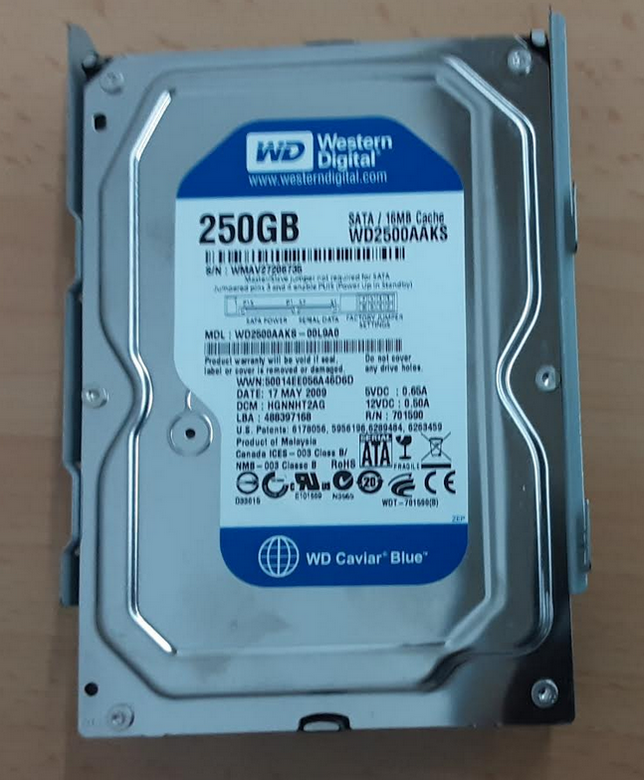

Disc dur – Western Digital 250 GB

Per a què serveix:

El disc dur és el component on es guarda de manera permanent tota la informació del PC:
el sistema operatiu, programes, documents, fotos, vídeos…
Quan apagues l’ordinador, la informació no es perd, a diferència de la RAM.

És com l’arxiu del PC: guarda tot el que necessites quan no estàs utilitzant-ho.

Com es relaciona amb la resta de components :

  1. La placa base es connecta a ell mitjançant un cable SATA per transferir dades.

  2. El processador demana dades al disc dur, i aquestes passen primer per la RAM.

  3. La font d’alimentació li proporciona l’energia per poder girar els discos interns.

Components de back-up equivalents :

Per substituir aquest disc, podem utilitzar:

1️Un disc dur SATA de capacitat igual o superior
  250 GB / 320 GB / 500 GB / 1 TB
2️ O un SSD SATA
  Molt més ràpid i 100% compatible amb la mateixa connexió

Tant HDD com SSD han de ser SATA per encaixar i funcionar correctament.

 IDE no serviria (conexió diferent)
 M.2 o NVMe tampoc servirien (tecnologia molt més moderna i incompatible)

 Conceptes tècnics :

  1. Capacitat: 250 GB
  2. Marca / model: Western Digital WD2500AAKS – Caviar Blue
  3. Connexió: SATA II → totalment compatible amb la placa base que hem vist
  4. Velocitat de gir: 7200 RPM
    → Fa que la lectura i escriptura siguin ràpides per al seu tipus
  5. Memòria cau: 16 MB
    → Guarda dades temporals per accelerar l’accés a informació

És un disc mecànic HDD, no un SSD.
Més lent que un SSD, però adequat per a PCs antics com el teu.

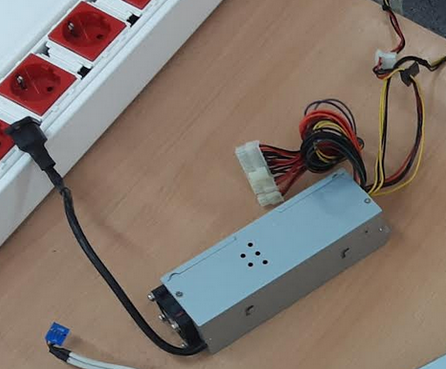

Font d’Alimentació (PSU)

Per a què serveix:

La font d’alimentació és el component que s’encarrega de convertir el corrent altern (AC) que arriba de la presa de paret a corrent continu (DC) amb els voltatges estables que necessiten tots els components interns del PC per funcionar (com +12V, +5V i +3.3V). Sense ella, cap component tindria l’energia necessària.

Com es relaciona amb la resta de components

  1. Placa Base: Es connecta a la placa base mitjançant el connector principal (ATX de 20 o 24 pins) i el connector auxiliar del processador (4 o 8 pins) per proporcionar-li energia.

  2. Disc Dur i Unitats Òptiques: Utilitza cables de connexió SATA o Molex per subministrar energia a aquestes unitats i permetre que girin o llegeixin dades.

  3. Targeta Gràfica: En models moderns, també proporciona energia addicional directament a la targeta gràfica.

Treballa juntament amb TOTS els components, ja que és l’única que els proporciona l’electricitat per funcionar.

Conceptes tècnics, però clars :

  1. Potència (Watts): Indica la màxima quantitat d’energia que pot subministrar. Com més potents siguin els components, més Watts necessitarà la font.

  2. Voltatges (V): Proporciona voltatges específics per a diferents parts:

    1. +12V: Utilitzat principalment per la CPU, la targeta gràfica i motors dels discos.

    2. +5V i +3.3V: Utilitzats principalment per la lògica de la placa base i la memòria.

  3. Connector ATX: El cable gruixut (normalment de 20 o 24 pins) que alimenta la placa base.

És important que la font tingui una potència adequada i uns voltatges estables per garantir la vida útil i el bon funcionament de tots els components.

Components de back-up equivalents Per substituir aquesta font, podem utilitzar:

  1. Una Font d’Alimentació amb el mateix factor de forma (ATX, micro-ATX, TFX, etc.)
  2. Una font de potència igual o superior (per assegurar el subministrament correcte).
  3. Qualsevol font amb els connectors necessaris (ATX de 20/24 pins, 4-pin CPU, i almenys un SATA o Molex per als discos durs).

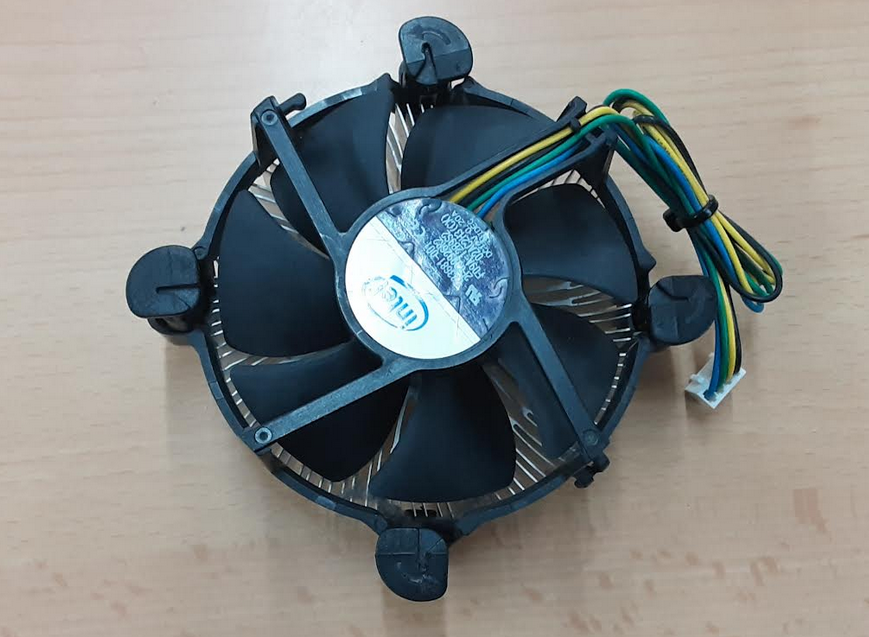

Ventilador amb dissipador

Per a què serveix:

La seva funció principal és mantenir la temperatura del processador (CPU) dins d’uns límits segurs. La CPU genera una gran quantitat de calor quan treballa. El dissipador (la part metàl·lica) absorbeix aquesta calor i el ventilador l’expulsa de les aletes cap a l’exterior. Això evita el sobreescalfament que podria danyar el xip o provocar que l’ordinador es reiniciï o funcioni lentament (thermal throttling).

Com es relaciona amb la resta de components :

  1. Processador (CPU): Es munta directament a sobre del socket de la CPU. Requereix una fina capa de pasta tèrmica entre el dissipador i la CPU per maximitzar la transferència de calor.

  2. Placa Base: El ventilador es connecta a la placa base mitjançant un connector de 3 o 4 pins (anomenat CPU_FAN) per rebre energia i permetre que la placa controli la seva velocitat (RPM) en funció de la temperatura del processador.

Conceptes tècnics, però clars:

  1. Dissipador (Heatsink): La part metàl·lica (normalment d’alumini o coure) amb aletes que absorbeix la calor de la CPU per conducció.

  2. Ventilador (Fan): La part que gira per forçar l’aire a passar a través de les aletes, accelerant l’eliminació de calor per convecció.

  3. Pasta Tèrmica: Material que millora la unió física i tèrmica entre la CPU i la base del dissipador.

  4. RPM (Revolutions Per Minute): La velocitat a la qual gira el ventilador. Més RPM significa més refrigeració, però també més soroll.

Components de back-up equivalents Per substituir aquesta font, podem utilitzar:

1️ Un altre dissipador d’aire de tercers (com un Cooler Master o un Noctua) que sigui compatible amb el socket de la teva placa base (p. ex., LGA 1151).

2️Un kit de refrigeració líquida AIO (All-In-One) que també sigui compatible amb el socket.

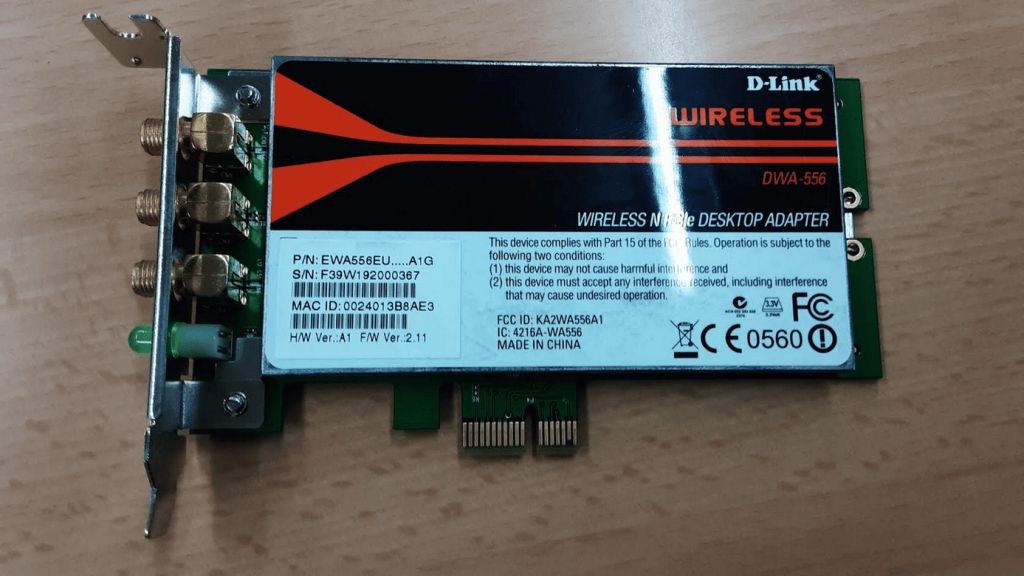

Targeta de Xarxa Sense Fils (Wi-Fi)

Per a què serveix :

Aquesta targeta permet que l’ordinador es connecti a una xarxa sense fils (Wi-Fi) sense necessitat de cables Ethernet. Rep el senyal de l’encaminador (router) a través de les seves antenes, tradueix les dades i les envia a la placa base. Això permet l’accés a Internet i a altres dispositius de la xarxa local.

Com es relaciona amb la resta de components

  1. Placa Base: S’insereix en una de les ranures d’expansió PCI Express (PCIe), que és el seu mètode de comunicació i la via per obtenir energia.

  2. Processador i RAM: Treballen junts per processar el trànsit de dades que entra i surt de la targeta (descàrregues, streaming, navegació).

  3. Antenes: Els petits connectors daurats a la part posterior són on s’enrosquen les antenes (normalment tres en aquest model N) per captar el senyal Wi-Fi.

Conceptes tècnics :

  1. PCI Express (PCIe): El tipus de ranura (slot) de la placa base on es connecta. És molt més ràpid que l’antic PCI.

  2. Wireless N (802.11n): La tecnologia Wi-Fi que utilitza. Permet velocitats significativament més ràpides que l’antic 802.11g (fins a 300 Mbps o més en teoria).

  3. Antenes: Ajuden a millorar la cobertura i la velocitat mitjançant la tècnica MIMO (Multiple-Input, Multiple-Output), utilitzada per la tecnologia Wireless N.

  4. Drivers: Es necessita un programa de control (driver) instal·lat al sistema operatiu perquè l’ordinador pugui reconèixer i utilitzar la targeta.

Components de back-up equivalents Per substituir aquesta targeta, podem utilitzar :

1️Una altra Targeta Wi-Fi PCIe (per exemple, un model AC o AX) per obtenir millors velocitats.

2️Un adaptador Wi-Fi USB, que és més senzill d’instal·lar (no cal obrir l’ordinador).

3️Utilitzar una connexió per cable Ethernet (si la placa base ja té un connector) per a la màxima velocitat i estabilitat.

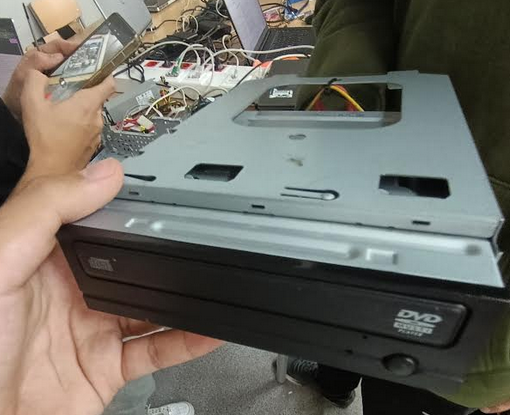

Unitat Òptica DVD Multi-Recorder

Per a què serveix :

La unitat òptica s’utilitza per llegir i escriure dades en discos de format CD (Compact Disc) i DVD (Digital Versatile Disc). Històricament, ha estat essencial per instal·lar sistemes operatius, programes, llegir pel·lícules, música o fer còpies de seguretat de dades (backups).

Com es relaciona amb la resta de components :

  1. Placa Base: Es connecta a la placa base mitjançant un cable de dades SATA (o un cable ample IDE en models més antics) per transferir les dades del disc.
  2. Font d’Alimentació: Necessita un cable de corrent SATA o Molex de la font d’alimentació per poder fer girar el disc intern i alimentar el làser de lectura/escriptura.
  3. Sistema Operatiu: El sistema operatiu (Windows, Linux, etc.) la reconeix com una unitat d’emmagatzematge més per poder accedir al seu contingut.

Components de back-up equivalents (Part de rúbrica complerta ) Per substituir o complementar aquesta unitat, podem utilitzar:

1️ Una altra Unitat Òptica SATA amb capacitat de DVD-RW o Blu-ray (BD-RE).

2️ Un Lector de DVD/CD USB extern, que es connecta sense necessitat d’obrir la caixa del PC.

3️Memòries USB (pen drives) per instal·lar programari i sistemes operatius, substituint completament la funció de la unitat òptica.

Conceptes tècnics :

  1. DVD Multi-Recorder: Significa que la unitat no només llegeix CD i DVD, sinó que també pot gravar dades en discos verges (blank discs).

  2. SATA (Serial ATA): El tipus de connexió més modern i ràpid que s’utilitza tant per a dades com per a corrent.

  3. IDE / PATA (Parallel ATA): La connexió antiga (cable ample amb molts pins) que utilitzaven aquestes unitats abans de l’arribada del SATA.

  4. Velocitat (p. ex., 16x DVD): Indica la rapidesa de lectura o escriptura. El factor “x” és un múltiple de la velocitat base.

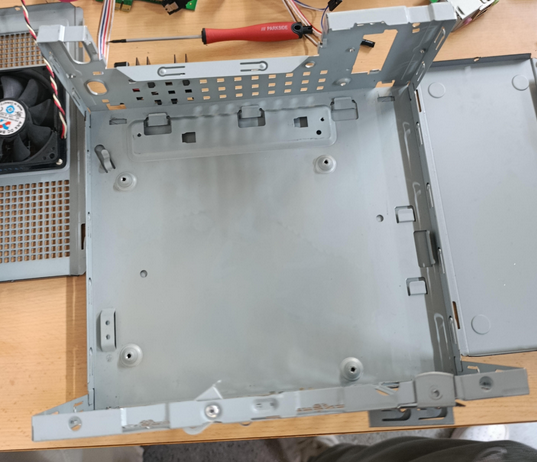

Caixa o Xassís de PC  :

Per a què serveix :

La caixa és l’estructura de metall i plàstic que conté, protegeix i organitza tots els components interns de l’ordinador (placa base, disc dur, font d’alimentació, etc.). Proporciona un marc físic per al muntatge, assegura un flux d’aire correcte (refrigeració) i protegeix els components de cops, pols i interferències electromagnètiques.

Com es relaciona amb la resta de components :

  1. Placa Base: Es fixa a la part interior de la caixa (la safata que es veu a la foto) mitjançant uns cargols separadors o standoffs que l’aïllen del metall.

  2. Font d’Alimentació: Es munta en un espai reservat a la part posterior (o superior/inferior) de la caixa.

  3. Discs Durs i Unitats Òptiques: Disposa de badius (bays) específics de 3.5″ i 5.25″ per fixar aquests dispositius.

  4. Ventiladors: Té espais per muntar ventiladors addicionals per moure l’aire calent cap a fora i l’aire fresc cap a dins.

Conceptes tècnics, però clars :

  1. Factor de Forma: La mida i disseny de la caixa (Torre, Mini-Torre, Desktop, etc.). Determina el tipus de placa base que hi cap (ATX, Micro-ATX, Mini-ITX).

  2. Flux d’Aire: El recorregut que segueix l’aire fresc entrant i l’aire calent sortint. Un bon flux d’aire és crucial per a la refrigeració.

  3. Safata de Placa Base: La zona plana (la part principal de la foto) on es munta la placa base. Té forats estandarditzats per a la fixació.

  4. Front Panel Connectors: Els cables que connecten els botons d’encesa, els ports USB frontals i els connectors d’àudio de la caixa a la placa base.

Components de back-up equivalents (Part de rúbrica complerta ) Per substituir aquesta caixa, podem utilitzar:

1️Una altra Caixa de PC (Torre, Mid-Tower, etc.) que tingui el mateix Factor de Forma compatible amb la nostra placa base (per exemple, si la teva placa és Micro-ATX, qualsevol caixa compatible amb Micro-ATX serviria).

2️Un banc de proves (Test Bench) si l’ús de l’ordinador és exclusivament per fer proves i no es requereix protecció externa.
