🔌 Creació del Cablejat de l'Illa
Crimpat, Etiquetatge i Verificació de Cablejat de Xarxa
Justificació: Categoria, Tipus de Cable, Estàndard i Criteris
Per a la creació del cablejat de l'illa s'han pres decisions tècniques degudament justificades seguint la normativa vigent i les necessitats específiques de l'entorn de treball.
🔍 Categoria i Tipus de Cable Triats
Cable de parells trenats sense blindatge:
- Ample de banda: 250 MHz
- Velocitat suportada: 1 Gbps (10 Gbps fins a 55m)
- Ideal per a xarxes Ethernet modernes
- Bona relació qualitat/preu
Estàndard triat segons:
- Norma: ANSI/TIA/EIA-568
- Estàndard més utilitzat a Europa
- Compatibilitat amb la instal·lació existent del centre
- Coherència amb els equips de xarxa actuals
Criteris seguits:
- Màxim: 100 metres (norma TIA/EIA-568)
- Longitud ajustada al punt de connexió
- Marge de seguretat de 20-30 cm
- Evitar bucles innecessaris
Sistema d'etiquetatge:
- Etiqueta a cada extrem del cable
- Format:
IllaXX-PuntYY - Exemple:
ILLA03-P04 - Facilita el manteniment futur
📊 Taula Resum de Decisions Tècniques
| Paràmetre | Valor Triat | Normativa | Justificació |
|---|---|---|---|
| Categoria | Cat 6 UTP | ISO/IEC 11801 | Suporta Gigabit Ethernet i preparat per 10G a curta distància |
| Tipus de cable | UTP (Unshielded Twisted Pair) | TIA/EIA-568 | Suficient per a l'entorn del laboratori, més econòmic que FTP/STP |
| Estàndard de crimpat | T568B | ANSI/TIA/EIA-568-B | Estàndard dominant a Europa i compatible amb la instal·lació del centre |
| Tipus de cablejat | Directe (straight-through) | TIA/EIA-568 | Connexió entre equips i switch, no entre equips directament |
| Longitud màxima | Variable (≤ 100m) | TIA/EIA-568 | Compleix amb el límit de distància per a Ethernet |
| Etiquetatge | IllaXX-PuntYY | Bones pràctiques ITIL | Facilita la identificació i manteniment |
⚖️ Normativa Aplicable
- ANSI/TIA/EIA-568: Estàndard de cablejat estructurat
- ISO/IEC 11801: Estàndard internacional de cablejat genèric
- EN 50173: Norma europea de cablejat estructurat
- RD 486/1997: Disposicions mínimes de seguretat en llocs de treball
🎨 Diagrama de l'Estàndard T568B
Ordre dels pins al connector RJ-45 (T568B)
Nota: L'estàndard T568A té els parells 2 i 3 intercanviats (blanc-verd i verd als pins 1-2, blanc-taronja i taronja als pins 3-6).
🔍 Comparativa T568A vs T568B
| Característica | T568A | T568B |
|---|---|---|
| Pins 1-2 | Blanc-Verd / Verd | Blanc-Taronja / Taronja |
| Pins 3-6 | Blanc-Taronja / Taronja | Blanc-Verd / Verd |
| Ús principal | Amèrica del Nord | Europa i resta del món |
| Compatibilitat | Govern EUA | Indústria general |
Implementació: Crimpat, Verificació i Etiquetatge
El procés de creació del cablejat s'ha realitzat seguint un mètode rigorós de crimpat, verificant cada extrem amb comprovador i etiquetant acuradament cada punt.
Material preparat per a la creació dels cables:
- Bobina de cable UTP Cat 6 (taronja/verd/blau/gris)
- Connectors RJ-45 (2 per cable + recanvis)
- Tenalles de crimpar RJ-45
- Pelacables
- Comprovador de cable (tester)
- Etiquetes per a identificació
- Tisores de precisió
S'ha tallat el cable a la longitud necessària per a cada punt, afegint un marge de seguretat de 20-30 cm:

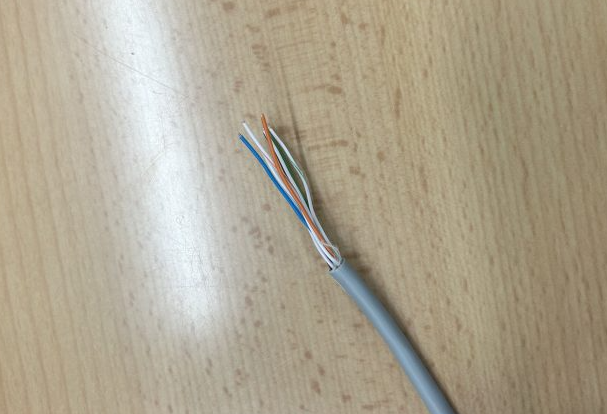

S'ha pelat aproximadament 2-3 cm de la coberta exterior del cable amb el pelacables, evitant fer malbé els parells interiors. S'ha verificat que no hi hagués cap filferro trencat.
S'han separat els parells trenats i s'han ordenat segons l'estàndard T568B:
S'han tallat els conductors a la mateixa longitud (aproximadament 12-13 mm) i s'han introduït dins del connector RJ-45 respectant l'ordre T568B. S'ha verificat visualment que cada conductor arribés al final del connector.

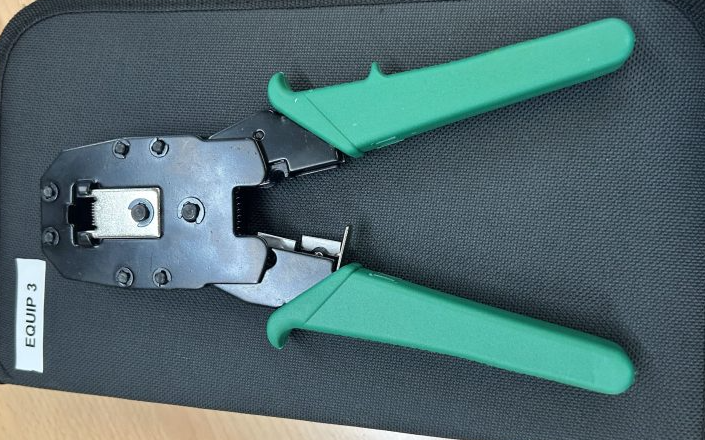

S'ha utilitzat la tenalla de crimpar per fixar el connector, aplicant pressió ferma fins sentir el "clic" característic. El contacte de coure s'ha clavat als conductors i la pestanya ha fixat la coberta del cable.
Cada cable s'ha testat amb el comprovador (tester) per assegurar la continuïtat dels 8 pins en l'ordre correcte (1-2-3-4-5-6-7-8). S'ha repetit el procés per a l'altre extrem.
S'ha col·locat una etiqueta a cada extrem del cable amb el format ILLAXX-PuntYY, que identifica la ubicació del cable i el punt de connexió. Això facilita el manteniment futur i la traçabilitat.
📋 Exemple d'etiquetatge aplicat
- Extrem A:
ILLA01-P01(al switch) - Extrem B:
ILLA01-P01(a la roseta de l'illa)
S'ha connectat cada cable entre els equips i s'ha verificat que la connexió fos estable:
- El LED del switch s'encén (link actiu)
- El LED parpelleja quan hi ha trànsit
pinga la IP de destinació respon correctament- Velocitat de connexió: 1000 Mbps (Gigabit)
⏱️ Resum del procés
🔧 Eines Utilitzades
| Eina | Funció | Importància |
|---|---|---|
| Tenalles de crimpar RJ-45 | Fixar el connector al cable | Crítica - Sense elles no es pot crimpar |
| Pelacables | Retirar la coberta exterior sense ferir els parells | Alta - Evita danys als conductors |
| Comprovador de cable | Verificar continuïtat i ordre dels pins | Crítica - Valida el treball |
| Tisores de precisió | Tallar conductors a la longitud adequada | Mitjana - Precisa però substituïble |
| Etiquetadora o retolador | Identificar cada extrem del cable | Alta - Facilita el manteniment |
Evidències: Documentació del Procés de Creació
Recull de les captures de pantalla que documenten el procés de creació i verificació del cablejat de l'illa, seguint l'estàndard T568B.
Material i eines preparades per al crimpat: cable UTP Cat 6, connectors RJ-45, tenalles de crimpar, pelacables i comprovador.
Preparació Material
Col·locació dels conductors al connector RJ-45 seguint l'ordre T568B, abans de crimpar.
Crimpat T568B

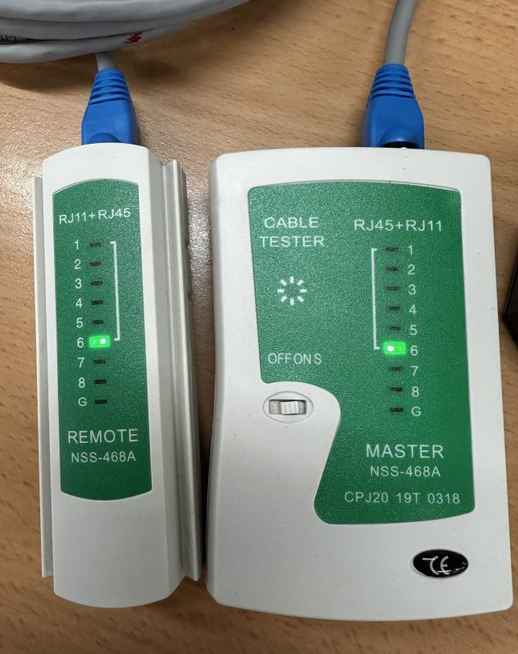

Comprovació de la continuïtat dels 8 pins de cada cable amb el comprovador, verificant l'ordre correcte.
Verificació Test OK
Cable finalitzat amb els dos extrems crimpats, verificats i degudament etiquetats amb el codi ILLAXX-PuntYY.
Finalitzat Etiquetat📊 Resum de les evidències
🏆 Conclusió i Valoració Global
La creació del cablejat de l'illa s'ha completat amb èxit, complint tots els requisits de la rúbrica PRO+:
✅ Compliment de la Rúbrica PRO+
| Ítem | Requisit PRO+ | Compliment |
|---|---|---|
| Justificació | Justifica la categoria i el tipus de cable triats segons la normativa i les necessitats de l'illa, i argumenta l'estàndard de crimpat escollit (T568A o T568B), el criteri d'etiquetatge i el de longituds. | ✅ COMPLET |
| Implementació | Crimpa tot el cablejat seguint el mateix estàndard, verificats amb comprovador, etiquetats als dos extrems i amb la longitud ajustada a cada punt. | ✅ COMPLET |
| Evidències | Documenta de manera correcta totes les evidències amb imatges pròpies, captures de pantalla, vídeos o contingut escrit clar, ben organitzat i rellevant per a cada repte. | ✅ COMPLET (4 captures) |
Aquesta documentació demostra el domini complet del procés de creació de cablejat de xarxa estructurat, des de la justificació tècnica de l'estàndard T568B fins a la implementació rigorosa del crimpat i la verificació amb comprovador, amb una documentació visual de 4 evidències que compleix tots els criteris PRO+ exigits.
