📚 Catàleg d'incidències típiques en auditoria de xarxa
Tarik Aberdane · CFGM SMX · Institut Castellbisbal
Document de referència per a tècnics de camp · 15 incidències documentades
1. Context del catàleg
Aquest document s'elabora com a lliurable per a TecnoSolutions SL dins del projecte d'auditoria integral de xarxa. L'objectiu és proporcionar a l'equip tècnic de camp un catàleg de referència ràpida per identificar, diagnosticar i resoldre les incidències més habituals durant les auditories de xarxa.
El catàleg està estructurat per gravetat, temps de resolució i etiquetes, i inclou enllaços als protocols estandarditzats aplicables.
2. Com utilitzar aquest catàleg
- 🔍 Cerca per paraula clau: Utilitza la barra de cerca per trobar incidències per nom, causa o resolució.
- 🏷️ Filtra per gravetat: Utilitza els botons d'ALT/MITJANA/BAIXA per prioritzar les incidències crítiques.
- 📌 Consulta el sistema d'alertes: Els llindars de monitoratge permeten detectar incidències abans que afectin el servei.
3. Sistema d'alerta primerenca
Per evitar les incidències abans que passin, estableix aquests llindars de monitoratge:
- 🔴 Crític (alerta immediata): Pèrdua de paquets > 0% | Temperatura switch > 45°C | Càrrega UPS > 90%
- 🟡 Atenció (revisar en 24h): Latència > 100ms | Ample de banda < 70% del contractat | Càrrega UPS > 75%
- 🟢 Informatiu (revisar en setmana): Errors CRC > 0 | Etiquetatge il·legible | Cablejat desordenat
🔌 Cablejat creuat o mal crimpat
Causa probable: Error en crimpar connectors RJ45 (T568A/T568B inconsistent).
Com es detecta: Tester de continuïtat indica parells creuats o oberts; switch no mostra link.
Resolució: Tornar a crimpar el connector seguint l'estàndard correcte o substituir el cable.
⚡ Sobrecàrrega d'UPS / SAI
Causa probable: Massa equips connectats a la mateixa SAI, superant el 80% de la capacitat.
Com es detecta: Pantalla de l'UPS mostra càrrega > 80-90%; en alguns models sona alarma.
Resolució: Desconnectar equips no crítics, redistribuir càrrega o instal·lar SAI addicional.
🌡️ Sobreescalfament del switch
Causa probable: Ventilació insuficient, filtres bruts, temperatura ambient elevada.
Com es detecta: Càmera tèrmica marca > 45°C; el switch pot reiniciar-se o perdre paquets.
Resolució: Netejar filtres, millorar ventilació del rack, rebaixar temperatura ambient.
🏷️ Etiquetatge il·legible o absent
Causa probable: Manca de procediment d'etiquetatge; ús de retoladors que esborren.
Com es detecta: Inspecció visual: les etiquetes no es llegeixen o no coincideixen amb el patch panel.
Resolució: Aplicar etiquetes plastificades o amb impressora dedicada; actualitzar documentació.
🌐 Fallada en resolució DNS
Causa probable: Servidor DNS mal configurat, caiguda del servei, firewalls bloquejant.
Com es detecta: `nslookup google.com` no retorna IP; la navegació web falla però ping a 8.8.8.8 funciona.
Resolució: Verificar configuració DNS del client, provar DNS alternatiu (8.8.8.8), reiniciar servei.
📉 Ample de banda per sota del contractat
Causa probable: Cablejat defectuós (només 2 parells actius), interferències, col·lisions.
Com es detecta: `iperf3` mostra velocitat < 90% del negociat (ex: 100 Mbps en Gigabit).
Resolució: Verificar cablejat amb certificador, substituir cable si és necessari, revisar configuracions de switch.
📡 DHCP no assigna IP
Causa probable: Servidor DHCP saturat, abast d'adreces exhaurit, conflictes de IP.
Com es detecta: `ipconfig /renew` no obté IP; l'equip rep IP 169.254.x.x (APIPA).
Resolució: Ampliar rang DHCP, alliberar IPs obsoletes, verificar servei en marxa.
🔀 VLAN incorrecta al port d'accés
Causa probable: Error de configuració al switch, port assignat a VLAN equivocada.
Com es detecta: L'equip no arriba a recursos de la seva VLAN; ping a gateway falla.
Resolució: Accedir al switch, verificar configuració del port i reassignar VLAN correcta.
📦 Cablejat desordenat al rack
Causa probable: Manca de brides, canaletes, o de criteris d'organització.
Com es detecta: Inspecció visual: cables creuats, sense etiquetes, barrejats amb cables elèctrics.
Resolució: Organitzar amb brides, separar dades de corrent, etiquetar amb codis.
🔐 Contrasenya per defecte al router/switch
Causa probable: No es va canviar la contrasenya de fàbrica (admin/admin, root/root).
Com es detecta: Intent d'accés per HTTP/SSH amb credencials per defecte té èxit.
Resolució: Canviar immediatament la contrasenya per una robusta (≥12 caràcters).
📡 Pèrdua de paquets intermitent
Causa probable: Cable defectuós, interferències, switch sobrecarregat, collisions.
Com es detecta: `ping -t` mostra pèrdua > 0% de manera intermitent.
Resolució: Verificar cablejat amb tester, canviar port del switch, analitzar tràfic amb Wireshark.
🔄 Ruta per defecte incorrecta o absent
Causa probable: Configuració manual errònia, DHCP no subministra gateway.
Com es detecta: `route print` no mostra 0.0.0.0; ping a IP externa falla però ping a interna funciona.
Resolució: Afegir ruta per defecte manualment: `route add 0.0.0.0 mask 0.0.0.0
🔌 Connector RJ45 solt o mal ajustat
Causa probable: Clip de subjecció trencat, connector no encaixa correctament.
Com es detecta: El cable es desconnecta amb lleu moviment; el LED del switch parpelleja inestable.
Resolució: Substituir el connector o crimpar-ne un de nou.
⚡ Presa de corrent sense connexió a terra
Causa probable: Instal·lació elèctrica deficient, presa no connectada a terra.
Com es detecta: Tester de presa indica "terra absent"; pot causar malfuncionament d'equips sensibles.
Resolució: Notificar a electricista per reparar la connexió a terra; utilitzar SAI amb protecció.
📦 Firmware desactualitzat en switch/router
Causa probable: Manca de política d'actualitzacions, por a tall de servei.
Com es detecta: Revisió de versió de firmware i comparació amb darrera disponible al fabricant.
Resolució: Planificar actualització en finestra de manteniment, seguir procediment del fabricant.
4. Evidències documentades

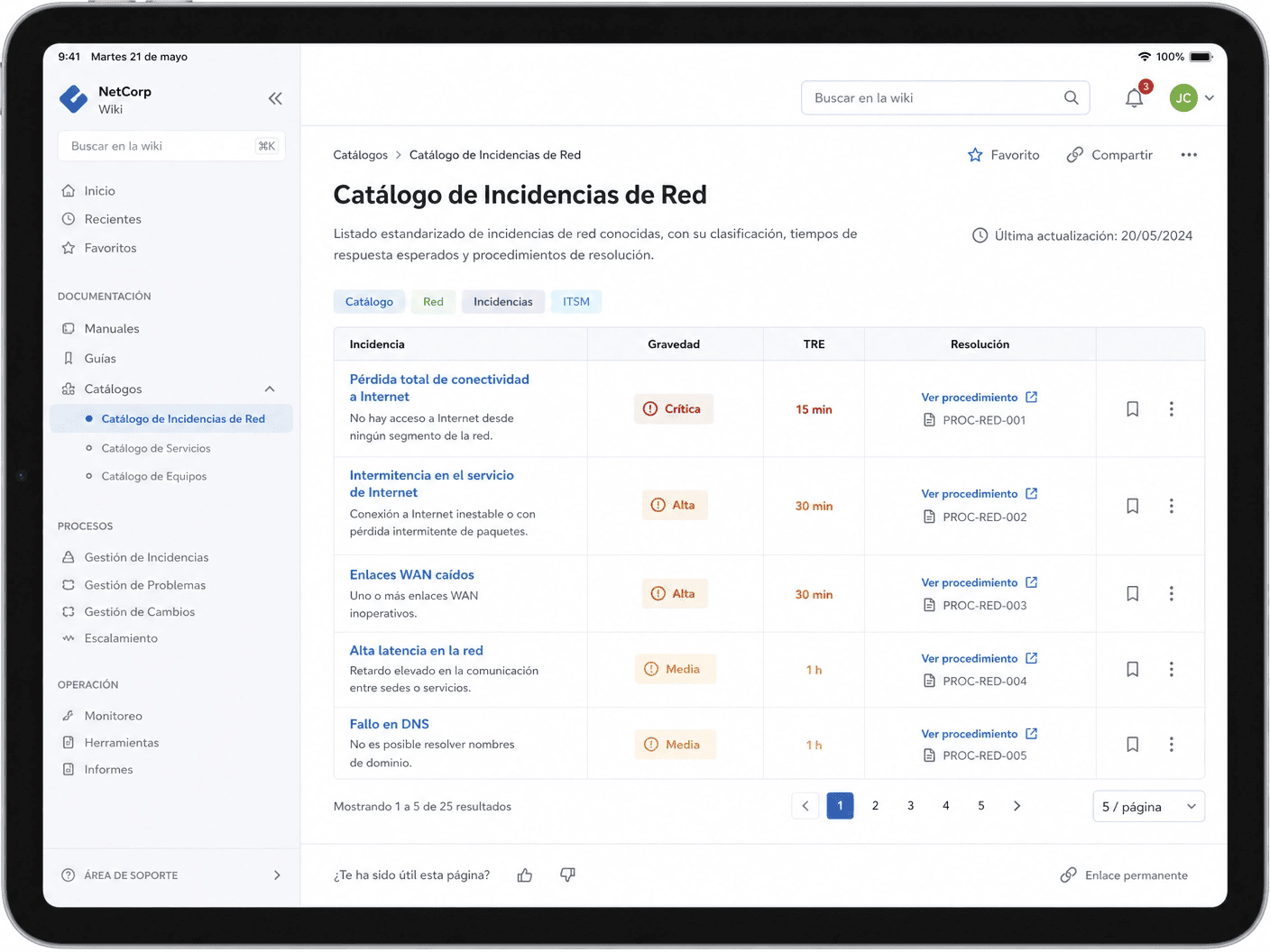

📸 Evidència 1: Wiki digital
Captura del catàleg amb format wiki, cerca i etiquetes.

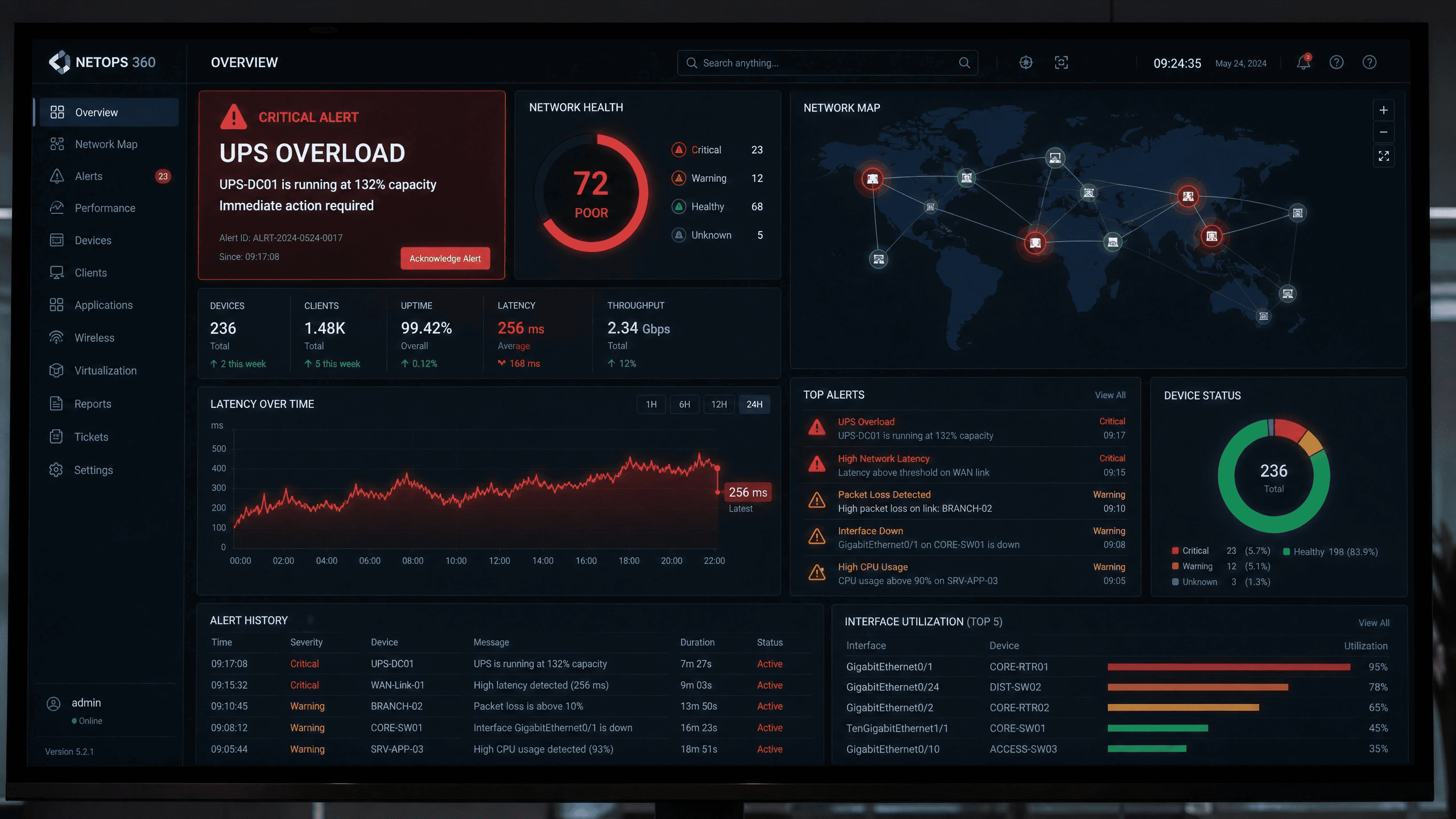

📸 Evidència 2: Dashboard alerta primerenca
Sistema de monitoratge amb llindars crítics.

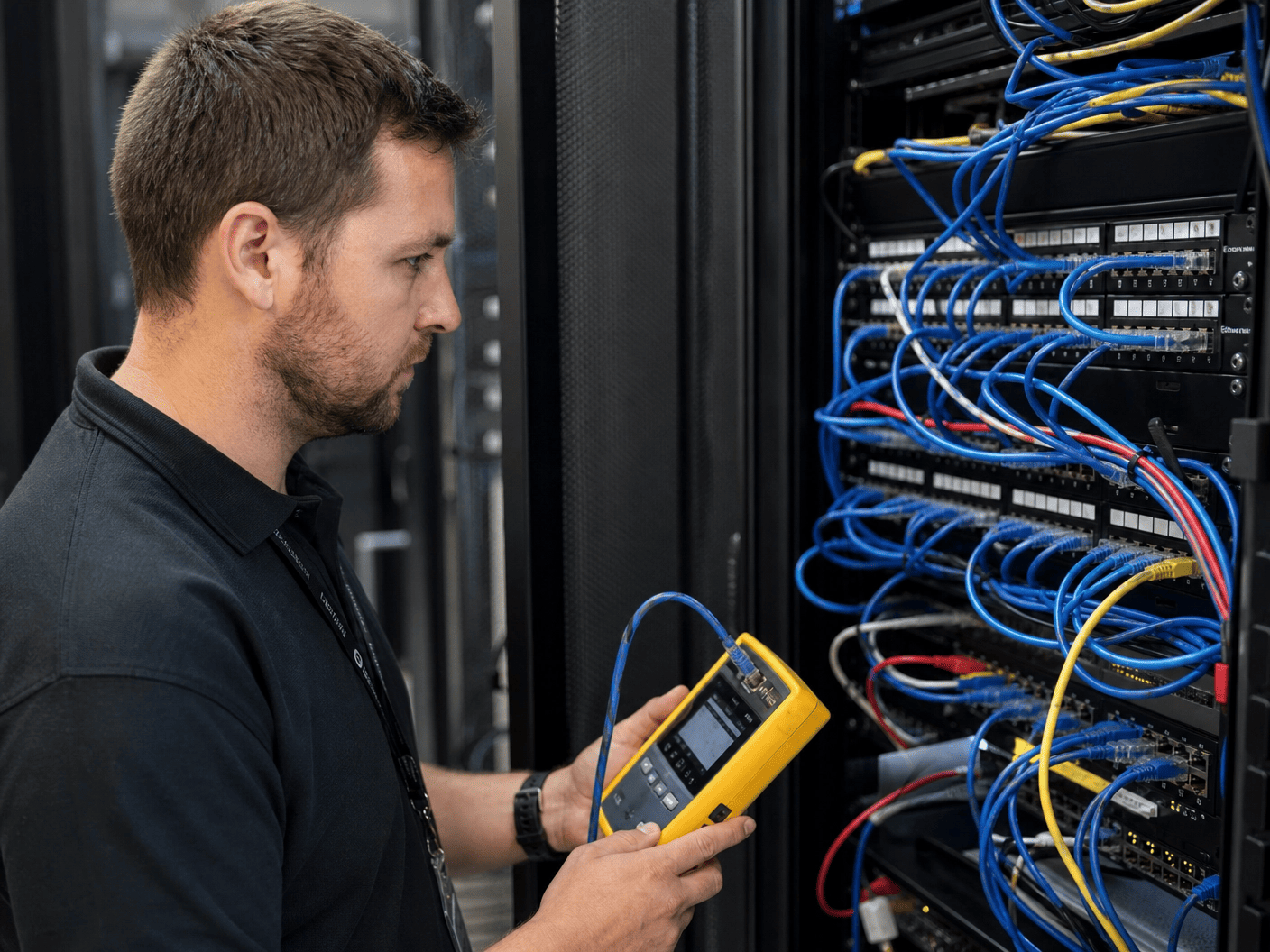

📸 Evidència 3: Tècnic inspeccionant cablejat
Procediment de verificació de camp.
📸 Evidència 4: Alarma per sobrecàrrega UPS
Incidència detectada per llindar superat.
📸 Evidència 5: Diagrama de resolució
Flux de diagnòstic de la incidència.
